    DZ-15概述
    DZ-15DZ-10系列中間繼電器作為輔助繼電器、用于各種保護線路中,以增加主保護繼電器的觸點數量或接點容量。常見的型號有DZ-15、DZ-16、DZ-17。其額定電壓分別為直流2V、48V、110V、220V可選。觸點形式有2閉2開、3閉1開、4閉三種可選。
    DZ-15主要技術要求

    ●觸點形式:DZ-15中間繼電器具有兩付動合和兩付動斷觸點,DZ-16型中間繼電器具有三付動合和一付動斷觸點,DZ-17型中間繼電器具有四付動合觸點。
    ●額定電壓:直流2V、48V、110V、220V。
    ●動作值:不大于70%額定電壓值。
    ●返回值:不小于額定值的5%。
    ●動作時間:在額定值下不大于45ms。
    ●返回時間:當輸入激勵量由額定值降至零時,繼電器的返回時間不大于60ms。
    ●功率消耗:不大于7W。
    ●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,輸出觸點的斷開容量為50W。
    ●輸出觸點長期允許接通電流為5A。
    ●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

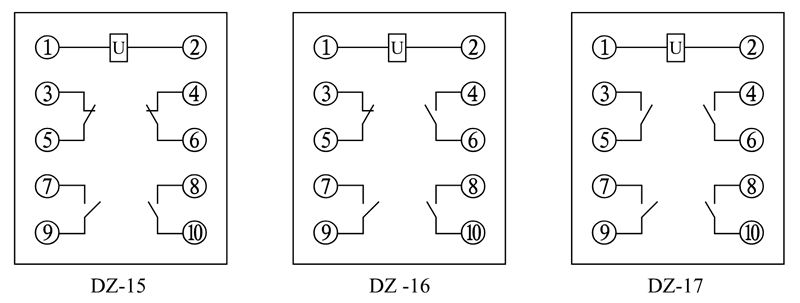

    DZ-15內部接線圖

    DZ-15接線圖

    DZ-15板前接線
    DZ-15板前接線外形尺寸和安裝尺寸圖



    DZ-15板后接線
    DZ-15板后接線外形尺寸和安裝尺寸圖
    DZ-15端子圖
    DZ-15端子圖
