    DZJ-12概述
    DZJ-12繼電器屬于交流中間繼電器，是作為一種輔助繼電器，用于交流電源系統，以增加觸點數量和觸點容量。額定電壓為：AC380V、220V、110V。
    工作原理
    DZJ-12繼電器系電磁式繼電器，當交流電壓通過整流塊加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力作用下，返回到原始狀態；動合觸點斷開，動斷觸點閉合。
    技術參數
    ●額定電壓：交流380V、220V、110V。
    ●觸點形式：DZJ-11為3閉3轉換；DZJ-12為6閉。
    ●動作電壓：不大于額定電壓的80％。
    ●返回電壓：不小于額定電壓的5％。
    ●返回值：延時動作的繼電器的返回值不小于5%額定值。
    ●動作時間：不大于45ms。
    ●繼電器返回時間不大于60ms。
    ●功率消耗：不大于5W。
    ●熱性能：當周圍環境溫度為40℃時，繼電器電壓工作（或電流保持）繞組應能長期承受110％ 額定工作電壓（或額定保持電流）值，其允許溫升應不超過65℃。
    ●觸點長期允許接通電流：5A。
    ●觸點斷開容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A，為50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A為250VA。
    ●電壽命：5×103次。
    ●機械壽命：2.5×104次。

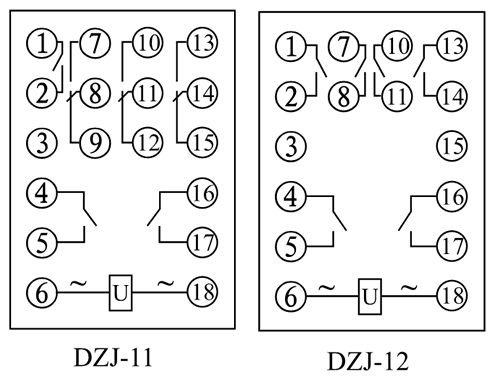

    DZJ-12端子接線圖
    DZJ-12內部接線圖
    DZJ-12調試方法
    1、動觸點與靜觸點間隙不小于2mm。
    2、動合觸點閉合后的壓力不小于0.1N，動斷觸點壓力不小于0.08N，調整動觸點的壓力可改變吸合及釋放電壓數值。

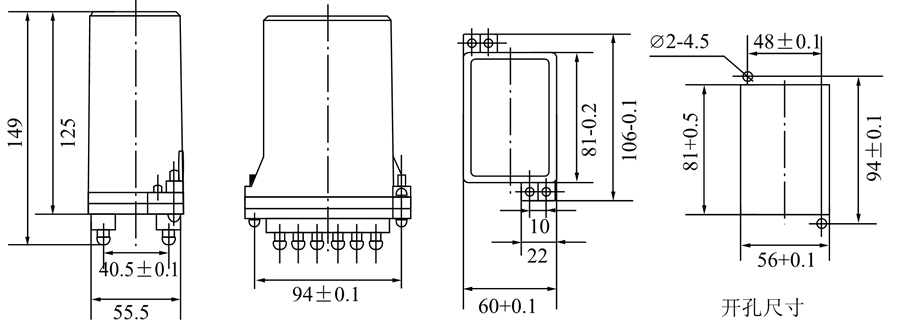

    DZJ-12外形尺寸及開孔尺寸
    DZJ-12外形尺寸及開孔尺寸圖
