HJLL-E3/B零序電流繼電器

文章類別：HJLL型零序電流繼電器

文章概述

產品型號：HJLL-E3/B
觸點形式：3轉換
整定范圍：0.05A~1.2A
安裝結構：導軌式安裝

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

HJLL-E3/B電流繼電器為零序電流繼電器，具有瞬時動作特性，作為繼電保護元件。主要用于發電機、變壓器和輸電線路的零序電流保護，作為啟動元件，須外接零序電流互感器。HJLL-E3/B采用CMOS集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點。整定范圍由0.2A~6A和0.05A~1.2A這兩種可選，返回系數為0.9~0.95。

型號及含義

HJLL-E3/B主要特點

●具有整定方便、級差小、整定范圍寬等特點。
●直流電壓48V、110V、220V可選。
●交流電壓48V、110V、220V可選。
●HJLL-E3/B采用集成電路和進口元器件，穩定性和可靠性更高。
●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

HJLL-E3/B整定范圍及返回系數

型號	額定電流	長期允許接通電流	瞬時允許過載電流	整定范圍	級差	返回系數
HJLL-E3/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJLL-E6/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJLL-94/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJLL-95/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJLL-96/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJLL-97/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJLL-98/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJLL-99/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJLL-E3/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJLL-E6/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJLL-94/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJLL-95/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJLL-96/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJLL-97/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJLL-98/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJLL-99/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95

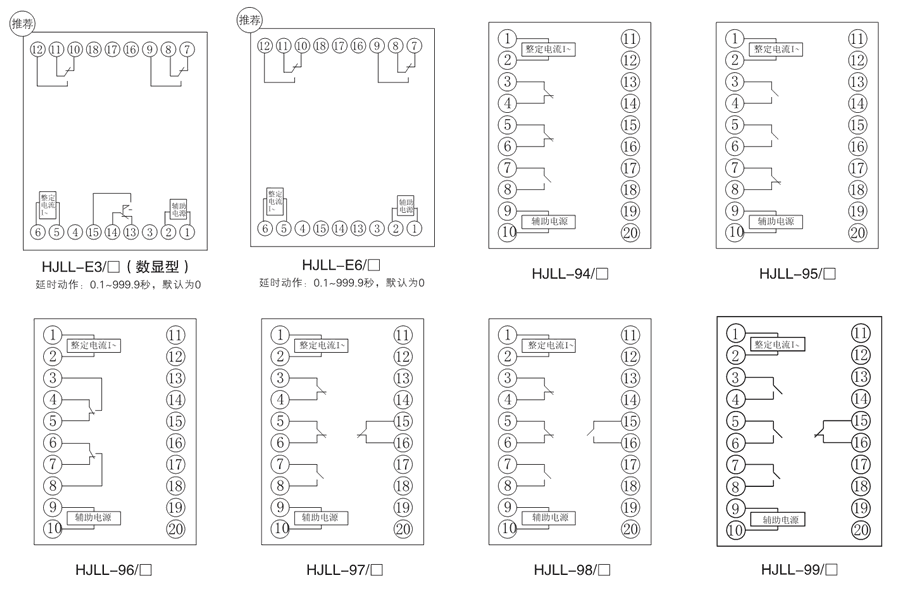

接線圖

HJLL-E3/B技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	48V、110V、220V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
額定電流	A型：5A、B型：1A
返回系數	0.9~0.95
整定范圍	A型：0.2A~6A、B型：0.05A~1.2A
返回時間	≤27ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
