  • HJXH-62/U信號繼電器
  • 文章類別:HJXH型信號繼電器
  • 文章概述
  • 產品型號:HJXH-62/U
    復歸方式:手動或遠方
    動作信號:直流電壓
    額定電壓:DC24V、48V、110V、220V

  • 產品分類

    詢價留言

    概述
    HJXH-62/U信號繼電器適用于直流操作的繼電保護和自動控制線路中,作為信號指示用,有多組動合保持觸點,滿足現場指示和遙信要求。HJXH-62/U采用導軌安裝結構,具有接線方便、多個拼接、整定精度高、動作準確等特點。
    HJXH-62/U型號及其含義
    HJXH-62/U型號及其含義
    HJXH-62/U主要特點
    ■動作速度快,克服了原電磁式繼電器不能指示真空開關快速動作信號的缺陷。
    ■既具有就地復歸方式,又具有遠方復歸方式,可實現遠程控制。
    ■HJXH-62/U的復歸方式有通電與斷電兩種,以便用戶靈活選擇。
    ■既有電保持,又有磁保持,信號記憶可靠,帶有多組動合觸點,既可接入LED光字牌或白熾燈光字牌,也能滿足遠傳要求。
    ■電流啟動型啟動電流通用范圍寬(10mA~4A),極大地便于用戶選型和壓縮庫存。
    ■可導軌安裝也可面板開孔安裝。
    HJXH-62/U復歸方式及動作信號類型
    型號 復歸方式 動作信號 額定值
    HJXH-61/U 手動復歸 直流電壓信號 DC24V、48V、110V、220V
    HJXH-61/I 手動復歸 直流電流信號 10mA~4A
    HJXH-62/U 手動復歸或遠方復歸 直流電壓信號 DC24V、48V、110V、220V
    HJXH-62/I 手動復歸或遠方復歸 直流電流信號 10mA~4A
    HJXH-E1/U 手動復歸 直流電壓信號 DC24V、48V、110V、220V
    HJXH-E1/I 手動復歸 直流電流信號 10mA~4A
    HJXH-E2/U 手動復歸或遠方復歸 直流電壓信號 DC24V、48V、110V、220V
    HJXH-E2/I 手動復歸或遠方復歸 直流電流信號 10mA~4A
    HJXH-E1/UD 手動復歸 直流電壓信號 DC24V、48V、110V、220V
    HJXH-E1/ID 手動復歸 直流電流信號 10mA~4A
    HJXH-E2/UD 手動復歸或遠方復歸 直流電壓信號 DC24V、48V、110V、220V
    HJXH-E2/ID 手動復歸或遠方復歸 直流電流信號 10mA~4A

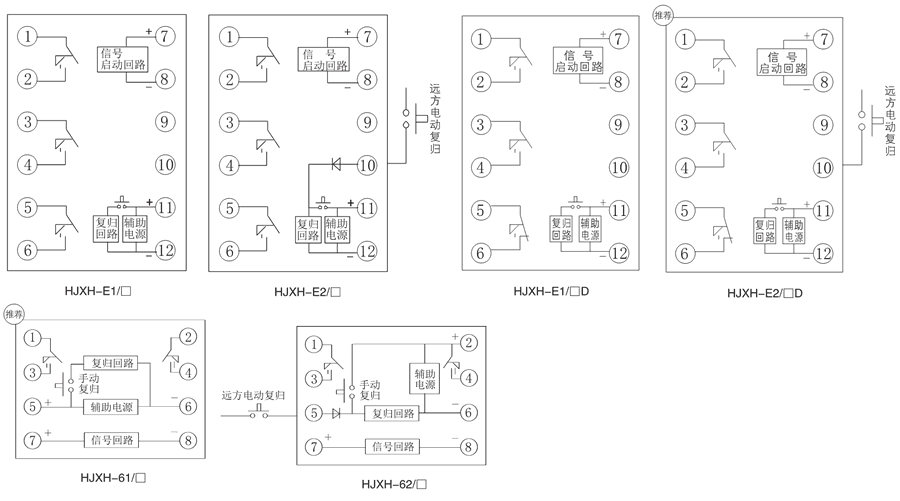

    接線圖
    HJXH-62/U內部接線圖
    HJXH-62/U技術參數
    額定參數
    啟動方式 直流電壓、直流電流
    電壓型啟動值 DC24V、48V、110V、220V可選
    電流型啟動值 10mA~4A通用范圍
    輔助電源電壓 AC/DC:110V、220V
    復歸值 90%輔助電源電壓
    動作時間 ≤15ms
    電流型功耗 接通期間<3W
    電壓型功耗 接通期間<1W
    絕緣性能
    絕緣電阻 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
    絕緣耐壓 繼電器外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,歷時1分鐘,無擊穿或閃絡現象
    環境條件
    環境溫度 -15℃~55℃
    工作電壓 不大于120%額定電壓
    工作位置 任意
    周圍磁場強度 小于0.5mT
    環境相對濕度 不大于90%
    大氣壓力 80~110KPa
    溫度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特點

    HJXH-62/U信號繼電器阻燃殼體導軌型

    HJXH-62/U信號繼電器阻燃殼體嵌入式面板型

    HJXH-62/U靜態集成電路

    導軌安裝結構
    HJXH-62/U導軌安裝結構
    嵌入式面板安裝結構
    HJXH-62/U嵌入式面板安裝結構
