  • JZS-7/641斷電延時中間繼電器
  • 文章類別:JZS-7/6型靜態延時中間繼電器
  • 文章概述
  • 產品型號:JZS-7/641
    延時類型:斷電延時中間繼電器
    延時范圍:15mS~2S
    觸點形式:2轉換
    安裝方式:凸出前接線和嵌入后接線

  • 產品分類

    詢價留言

    JZS-7/641概述
    JZS-7/641中間繼電器為靜態可調延時中間繼電器,用于直流或交流操作的各種保護和自動控制線路中,作為輔助繼電器,以增加觸點數量和觸點容量。延時類型為通電延時和斷電延時兩種類型可選的中間繼電器,安裝方式為凸出式板前接線。

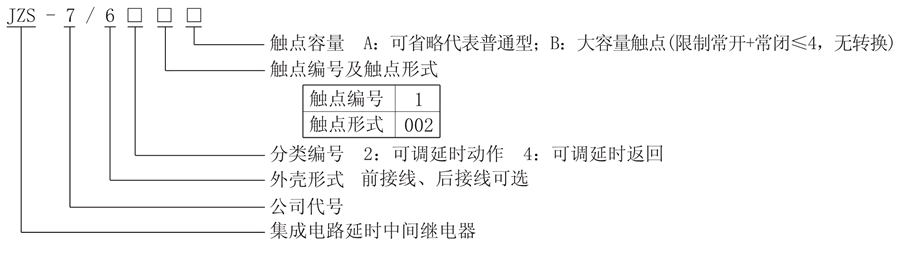

    JZS-7/641型號及含義
    JZS-7/641型號說明
    性能說明
    JZS-7/641為靜態儲能延時中間繼電器,可通過數字電路根據用戶設定去控制中間繼電器斷開或動作,從而達到延時目的。主要特點如下所示:
    ●安裝方式為凸出式前接線和嵌入式后接線。
    ●防潮、防塵、不斷線,可靠性高,動作和返回時間快。
    ●繼電器動作后有燈光指示,有電源指示。
    ●觸點容量大,觸點接觸電阻小。
    ●JZS-7/641延時中間繼電器電氣壽命和機械壽命長。
    ●絕緣耐壓高。

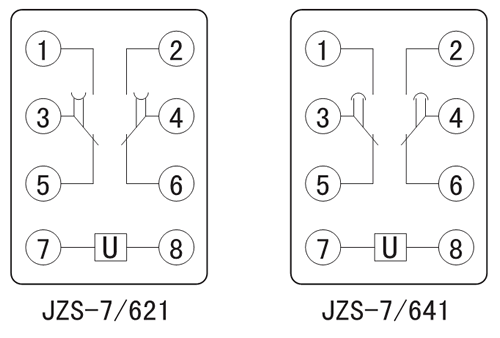

    JZS-7/641接線圖
    JZS-7/641內部接線圖
    JZS-7/641技術參數
    ●交流額定電壓值:6V、12V、24V、48V、110V、220V。
    ●直流額定電壓值:380V。
    ●A型觸點容量:接通DC220V,10A;斷開DC220V,τ=5mS,50W負載。
    ●B型觸點容量:接通DC220V,10A;斷開DC250V,τ=5mS,500W大容量觸點,容量為1500W。
    ●保持值 0.7~1.2倍額定電壓,動作延時≤20mS,較小可調返回延時≤20mS。
    ●功率消耗:在額定電壓下不大于5W。
    ●觸點長期允許接通電流:5A。
    ●絕緣電阻:用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ。
    ●絕緣耐壓:各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,歷時一分鐘,無擊穿。
    ●A型電壽命:DC250V回路,切斷電流τ=5mS,50W,10次以上;
    ●B型電壽命:DC250V回路,切斷電流τ=5mS,500W,10次以上;1500W,10次以上。4
    ●機械壽命:觸點無負荷300萬次以上。
    ●延時范圍:15mS~2S。
    ●環境溫度:20℃±2℃。
    ●相對濕度:45%~75%,不大于90%。
    ●海拔高度:不高于2500米。
    JZS-7/641凸出式板前接線

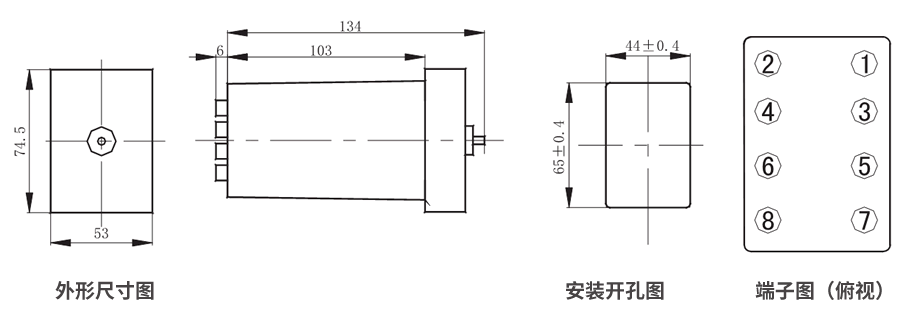

    JZS-7/641凸出式板前接線外形尺寸和安裝尺寸圖
    JZS-7/641嵌入式板后接線

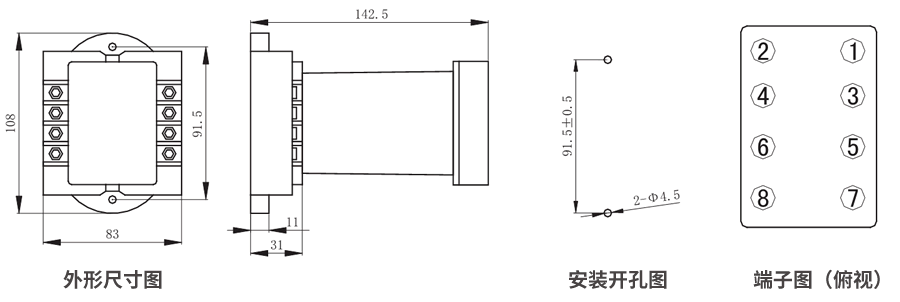

    JZS-7/641嵌入后板后接線外形尺寸和安裝尺寸圖
