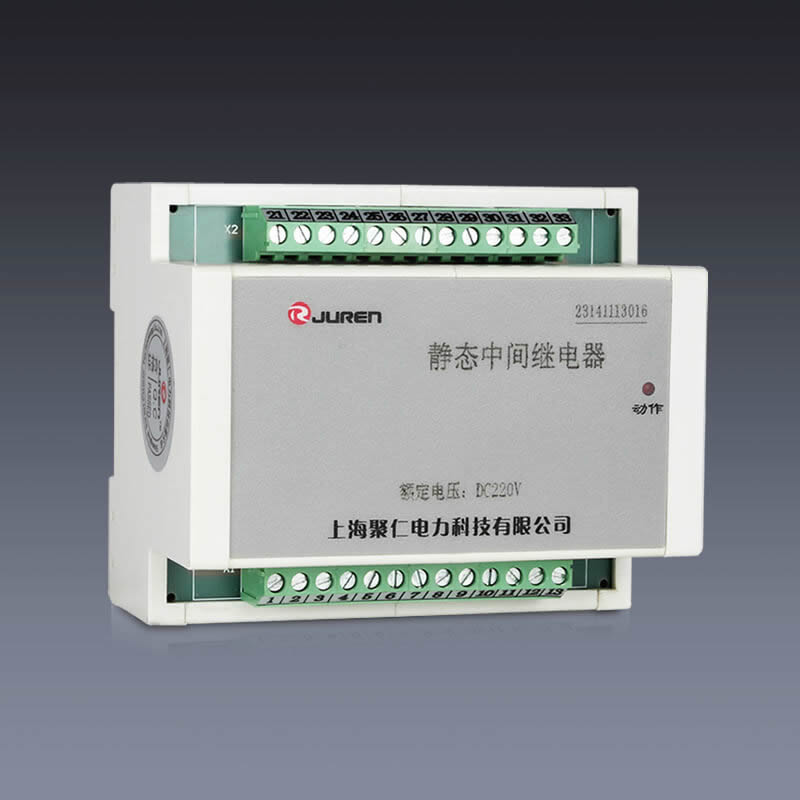

SRS-110VAC-2H2D-16A靜態中間繼電器

文章類別：SRS系列大功率中間繼電器

文章概述

產品型號：SRS-110VAC-2H2D-16A
觸點形式：2常開2常閉
觸點容量：16A
額定電壓：110VAC

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

SRS-110VAC-2H2D-16A用于各種保護和自動控制線路中作為輔助繼電器，以增加接點的數量及接點容量。主要實現以下作用：1、隔離：控制系統的輸出信號與負載端電氣隔離。2、轉換：比如控制系統輸出信號為DC24V，但負載使用AC220V供電，對于輸入可逆。3、放大：控制器輸出的信號的帶負載的能力往往有限，在mA或者數A的級別，如果有需要更大電流的負載，只能通過中間型繼電器來轉換。4、便于維護：即使是滿足負載電流要求的輸出端，但因為集成在控制器內部，如果損壞，更換維修比較麻煩，但如果通過中間繼電器，輸出端的負載只是繼電器的線圈，減輕了控制器輸出級的負載，從而降低損壞的幾率。而當中間繼電器觸點因為頻繁的使用損壞時，采用插拔式接線端子的中間繼電器就能很容易通過簡單的插拔完成更換。

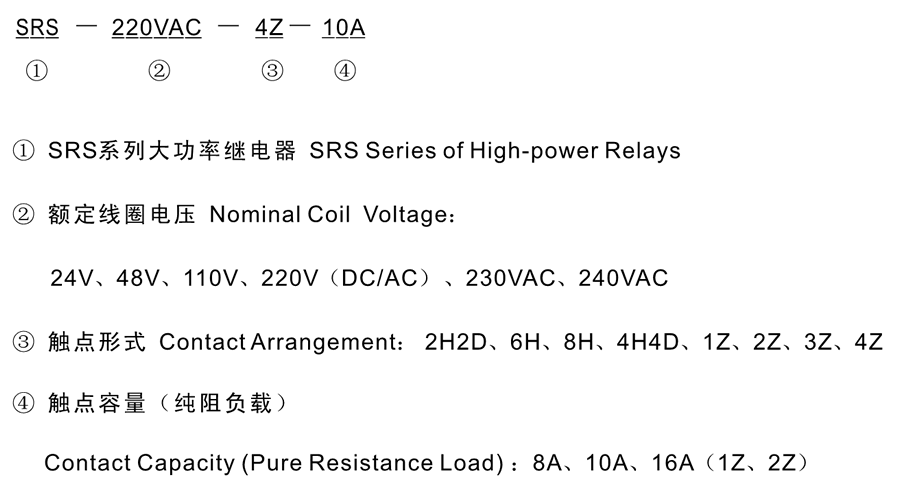

SRS-110VAC-2H2D-16A型號分類及含義

SRS-110VAC-2H2D-16A技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24V、48V、110V、220V可選
直流動作值	不大于75%額定電壓
交流動作值	不大于85%額定電壓
直流返回值	不小于10%額定值
交流返回值	不小于30%額定值
返回時間	不大于15ms
功耗	不大于5W
動作時間
直流中間繼電器	不大于15ms
交流中間繼電器	不大于15ms
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
