YZJ1-3E延時中間繼電器

文章類別：YZJ1型延時中間繼電器

文章概述

產品型號：YZJ1-3E
產品類型：延時中間繼電器
延時類型：動作延時
觸點形式：3常開1常閉

產品分類

詢價留言

文章詳情
產品分類
相關文章

YZJ1-3E概述

YZJ1-3E繼電器屬于延時中間繼電器，作為繼電保護回路和控制回路增加控制對象的數量或擴大控制容量的一種帶延時的輔助繼電器。常見的型號有：YZJ1-1、YZJ1-2、YZJ1-3、YZJ1-3E、YZJ1-4、YZJ1-5等。額定電壓為24V、48V、110V、220V可選。

YZJ1-3E技術參數

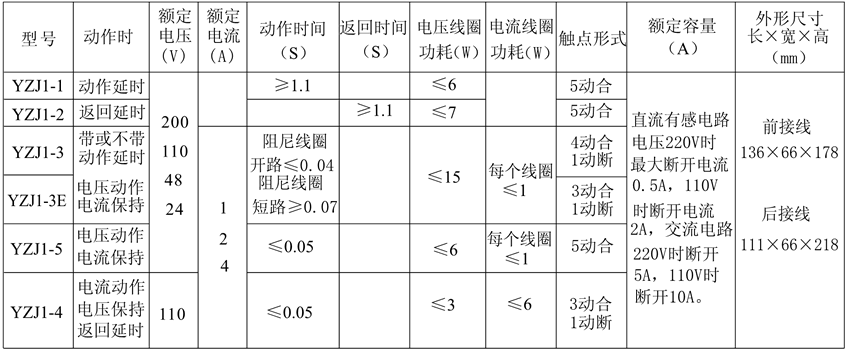

●額定電壓、額定電流、觸點形式和返回時間見下表 YZJ1-3E觸點形式表

●額定電壓：220V、110V、48V、24V。
●交流動作電壓：小于等于80%額定電壓。
●動作返回值：大小于等于3%。
●功率消耗：不大于5W。
●熱性能：當環境溫度為 40℃ 時，繼電器線圈長期耐受110%額定電壓，其溫升不超過65℃，當電壓繞組無激勵量時，電流繞組能承受3倍額定電流，歷時5s，無電氣和絕緣損壞。
●介質強度：繼電器所有電路連在一起與外露的非帶電金屬部分及外殼之間，以及線圈電路與觸點電路 (無保持繞組)之間能耐受2kV (有效值)、 50Hz 的交流試驗電壓歷時 1min 而無絕緣擊穿或閃絡現象。
●觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A，為20W；在交流（cosφ=0.4）回路，U≤250V，I≤1A，為80VA。
●觸點長期允許接通電流：5A。
●電壽命：5×10³次。
●機械壽命：2.5×10⁴次。

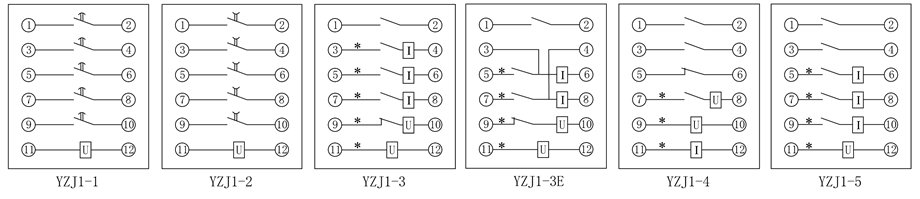

YZJ1-3E端子接線圖
