JY-22B低電壓繼電器

文章類別：JY型靜態有源電壓繼電器

文章概述

產品型號：JY-22B
額定電壓：110V、220V（AC/DC）
觸點形式：2常開
返回系數：1.02～1.12

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

JY-22B電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。輔助電源采用開關電源變換，交直流通用，工作范圍大，從100-300V均能可靠工作。JY-22B為集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

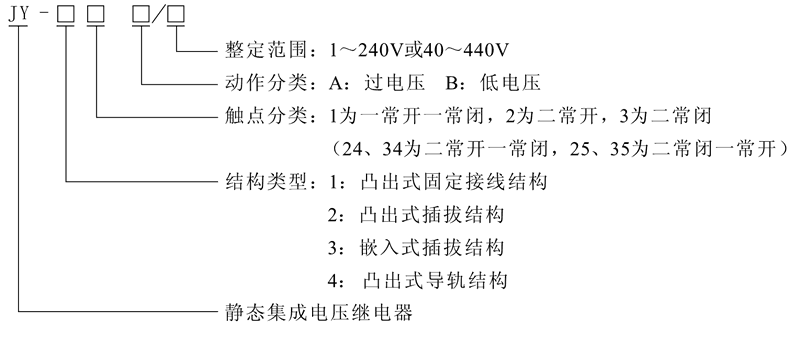

JY-22B型號及其含義

工作原理

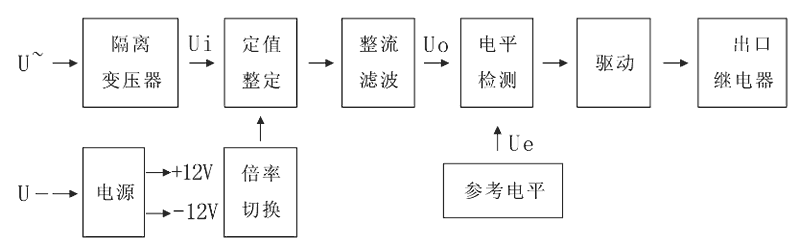

JY-22B工作原理

JY-22B電壓繼電器采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓 Ue 進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓 Ue，電平檢測器輸出負信號，則JY-22B電壓繼電器處于不動作狀態。

JY-22B觸點形式及保護類型

型號	觸點形式	保護類型	返回系數	額定電壓
JY-11A	1常開1常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-11B	1常開1常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-12A	2常開	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-12B	2常開	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-13A	2常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-13B	2常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-21A	1常開1常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-21B	1常開1常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-22A	2常開	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-22B	2常開	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-23A	2常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-23B	2常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-24A	2常開1常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-24B	2常開1常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-25A	1常開2常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-25B	1常開2常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-31A	1常開1常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-31B	1常開1常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-32A	2常開	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-32B	2常開	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-33A	2常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-33B	2常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-34A	2常開	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-34B	2常開	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-35A	2常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-35B	2常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-41A	1常開1常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-41B	1常開1常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-42A	2常開	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-42B	2常開	低電壓繼電器	1.02～1.12	AC/DC：110V、220V
JY-43A	2常閉	過電壓繼電器	0.85～0.95	AC/DC：110V、220V
JY-43B	2常閉	低電壓繼電器	1.02～1.12	AC/DC：110V、220V

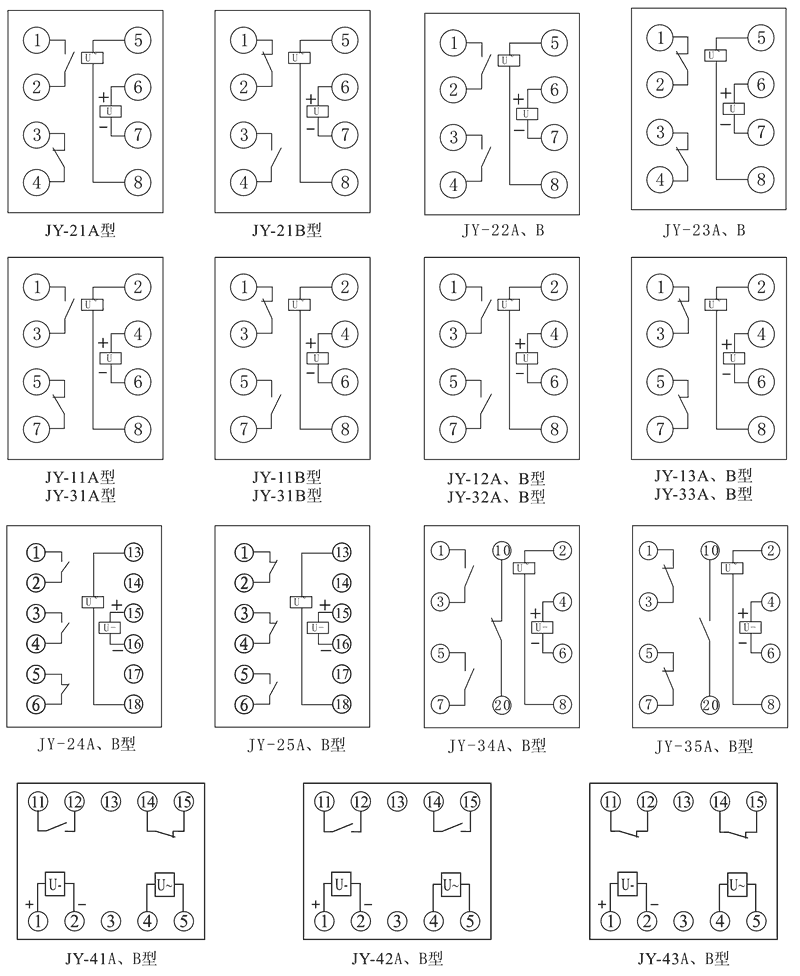

接線圖

JY-22B技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
過電壓返回系數	0.85～0.95
低電壓返回系數	1.02～1.12
返回時間	<27ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
