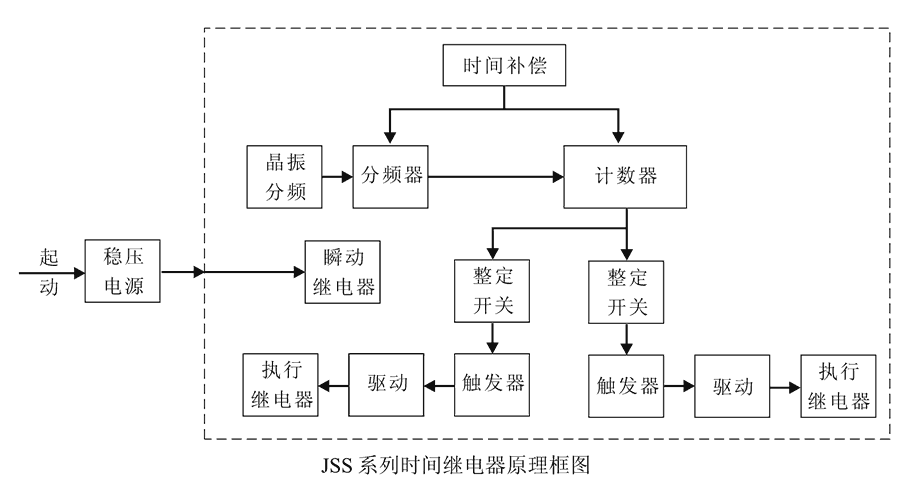

JSS-16時間繼電器采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。 繼電器一旦施加額定電壓，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后計數器計數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

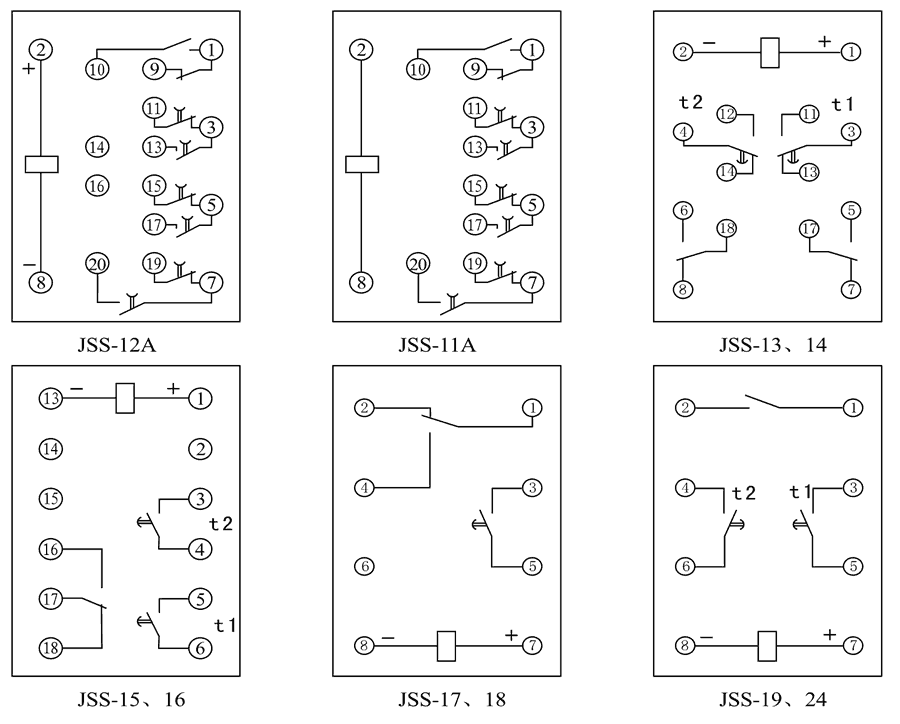

| 型號 | 延時范圍 | 延時類型 | 電源類型 |
| JSS-11A | 0.02s~999min | 單延時（1付瞬時轉換、三付可調延時轉換） | 交流：110V、220V、380V |
| JSS-12A | 0.02s~999min | 單延時（1付瞬時轉換、三付可調延時轉換） | 直流：24V、48V、110V、220V |
| JSS-13 | 0.02s~999min | 雙延時（2付瞬時轉換、2付獨立可調延時轉換） | 交流：110V、220V、380V |
| JSS-14 | 0.02s~999min | 雙延時（2付瞬時轉換、2付獨立可調延時轉換） | 直流：24V、48V、110V、220V |
| JSS-15 | 0.02s~999min | 雙延時（1付瞬時轉換、2付獨立可調延時動合） | 交流：110V、220V、380V |
| JSS-16 | 0.02s~999min | 雙延時（1付瞬時轉換、2付獨立可調延時動合） | 直流：24V、48V、110V、220V |
| JSS-17 | 0.02s~999min | 單延時（1付瞬時轉換、1付可調延時動合） | 交流：110V、220V、380V |
| JSS-18 | 0.02s~999min | 單延時（1付瞬時轉換、1付可調延時動合） | 直流：24V、48V、110V、220V |
| JSS-19 | 0.02s~999min | 雙延時（1付瞬時動合、2付獨立可調延時動合） | 交流：110V、220V、380V |
| JSS-24 | 0.02s~999min | 雙延時（1付瞬時動合、2付獨立可調延時動合） | 直流：24V、48V、110V、220V |
| 額定參數 | |
| 直流額定電壓 | 24V、48V、110V、220V |
| 交流額定電壓 | 110V、220V、380V |
| 返回電壓 | 直流不小于10%額定值，交流不小于15%額定值 |
| 返回時間 | 直流：不大于20ms，交流：不大于25ms |
| 動作電壓 | 直流為60%~70%額定值，交流為60%~80%額定值 |
| 整定誤差 | 直流：不大于0.1%整定值+3ms，交流：不大于0.1%整定值+10ms |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
