JZ-7GY-S204K直流小功率中間繼電器

文章概述

產品型號：JZ-7GY-S204K
觸點形式：2常開4轉換
產品類型：小功率中間繼電器
安裝方式：導軌安裝

概述

JZ-7GY-S204K中間繼電器用于自動化控制裝置中擴大被控制的電路，提高接通能力和信號轉換。JZ-7GY-S204K采用靜態集成電路具有動作準確、可靠性高、是替換老式電磁式中間繼電器的理想產品，其安裝結構為35mm導軌條安裝，接線方式為端子排接線，更適合小型開關柜使用。

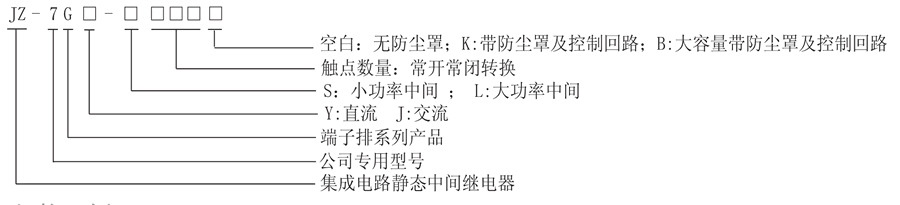

型號及含義

JZ-7GY-S204K技術參數

額定參數
直流額定電壓	12V、24V、36V、48V、60V、110V、220V可選
交流額定電壓	12V、24V、36V、48V、60V、110V、220V、380V可選
直流動作電壓	不大于70%額定電壓
直流動作電壓	不大于75%額定電壓
功耗	不大于5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
