JZY-16,JZJ-16靜態中間繼電器

文章類別：JZ-10型靜態中間繼電器

文章概述

產品型號：JZY-16、JZJ-16
觸點形式：3常開1常閉
額定電壓：AC/DC24V，48V，110V，220V
安裝方式：凸出式固定安裝
可選用RZ-D系列導軌安裝殼體。

產品分類

詢價留言

文章詳情
產品分類
相關文章

JZY-16、JZJ-16概述

JZY-16、JZJ-16靜態中間繼電器作為輔助繼電器，用于各種保護線路中，以增加主保護繼電器的觸點數量或接點容量。JZY-16、JZJ-16為集成電路靜態型繼電器具有高精度、功耗小、動作時間短、返回系數高、整定直觀方便，克服了老電磁型導線細、匝數多、容易斷線及運輸后動作值易變差等缺點。可替換老式電磁式DZ-15、DZ-16、DZ-17中間繼電器。

特點說明

●JZY表示直流電壓操作，JZJ表示交流電壓操作。
●本系列靜態中間繼電器采用可靠集成電路，觸點選用多個電壓較低高性能密封繼電器。
●防潮、防塵、不斷線，可靠性高，動作和返回時間快。
●繼電器動作后有燈光指示，有電源指示。
●觸點容量大，觸點接觸電阻小。
●絕緣耐壓高。

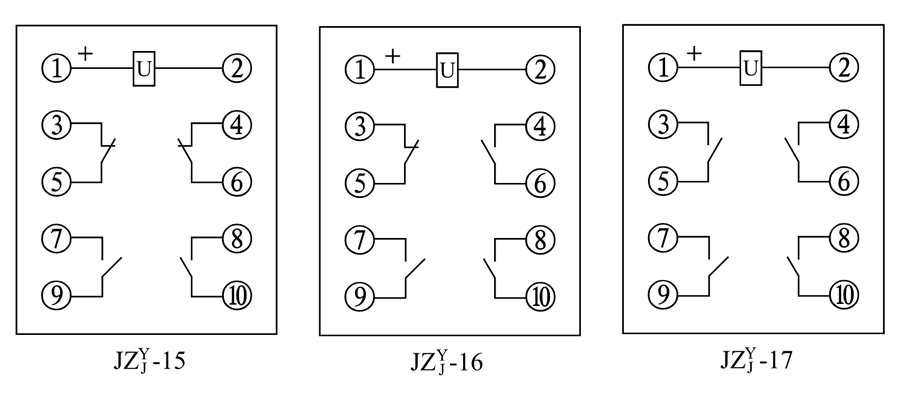

JZY-16、JZJ-16接線圖

JZY-16、JZJ-16技術參數

●額定電壓：24V，48V，110V，220V（AC/DC）
●直流動作：動作值電壓直流應不大于額定電壓 70%。
●交流動作：動作值應不大于額定電壓 75%。
●返回值：返回電壓應不小于10%額定電壓。
●動作時間和返回時間大不于10ms。
●功耗：在額定電壓下不大于5W/5VA。
●絕緣電阻：用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于100MΩ。
●絕緣耐壓：各引出端子，對外殼鎖緊螺釘能承受工頻2000V，同組觸點之間能承受工頻1000V，歷時一分鐘，無擊穿 ●觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過5A，功率因數為cosφ=0.4±0.1的交流電路中，斷開容量為500VA。
●功率消耗：在額定電壓不大于6W/6VA。
●觸點長期允許接通電流：5A。
●電壽命：5×10⁴次。
●機械壽命：2.5×10⁴次

JZY-16、JZJ-16板前接線
