  • HBBZS-202S小電流啟動中間繼電器
  • 文章類別:HBBZS型小電流啟動中間繼電器
  • 文章概述
  • 產品型號:HBBZS-202S中間繼電器
    觸點形式:2常開2常閉
    是否延時:帶延時
    工作電壓:AC/DC:110V、220V、230V
    安裝方式:導軌安裝

  • 產品分類

    詢價留言

    概述
    HBBZS-202S中間繼電器為低電流啟動中間繼電器,主要應用于開關跳、合位監視、電源監視回路中,特別適合于新型的電子式開關回路,本產品具備啟動電流小、啟動線圈內阻大、交直流通用的工作電壓的特點,采用導軌式安裝方式,體積小巧,節省空間。
    HBBZS-202S主要特點
    ●采用導軌式安裝結構,體積小,安裝方便。
    ●HBBZS-202S中間繼電器的跳位、合位采用電子光隔啟動,啟動電流小、內阻大、交直流通用。
    ●輔助電源交直流通用。
    ●帶S的中間繼電器,即繼電的電源或啟動線圈失電后,繼電器延時返回。
    ●不帶S的繼電器不具備延時返回功能,具有瞬時動作,電源斷開后立刻返回。
    ●采用多個進口小型密封繼電器組成,功耗低發熱小、動作時間快。
    ●觸點容量大。
    型號及含義

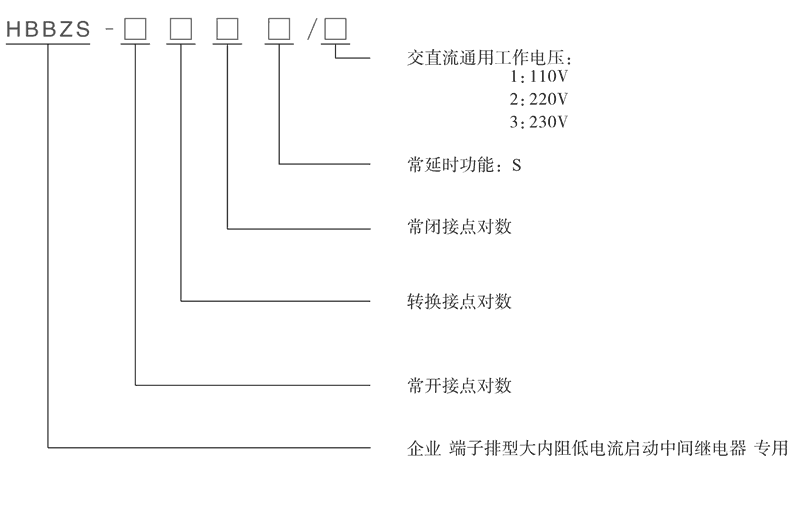

    HBBZS-202S型號分類及含義
    HBBZS-202S觸點形式及工作電壓
    型號 觸點形式 是否延時 啟動電流 工作電壓
    HBBZS-120 1常開2轉換 不帶延時 <1mA AC/DC:110V、220V、230V
    HBBZS-120S 1常開2轉換 帶延時 <1mA DC:220V
    HBBZS-303 3常開3常閉 不帶延時 <1mA DC:220V
    HBBZS-303S 3常開3常閉 帶延時 <1mA DC:220V
    HBBZS-400 4常開 不帶延時 <1mA DC:220V
    HBBZS-400S 4常開 帶延時 <1mA DC:220V
    HBBZS-600 6常開 不帶延時 <1mA DC:220V
    HBBZS-600S 6常開 帶延時 <1mA DC:220V
    HBBZS-004 4常閉 不帶延時 <1mA DC:220V
    HBBZS-004S 4常閉 帶延時 <1mA DC:220V
    HBBZS-006 6常閉 不帶延時 <1mA DC:220V
    HBBZS-006S 6常閉 帶延時 <1mA DC:220V
    HBBZS-202 2常開2常閉 不帶延時 <1mA DC:220V
    HBBZS-202S 2常開2常閉 帶延時 <1mA DC:220V
    HBBZS-204 2常開4常閉 不帶延時 <1mA DC:220V
    HBBZS-204S 2常開4常閉 帶延時 <1mA DC:220V
    HBBZS-222 2常開2轉換2常閉 不帶延時 <1mA DC:220V
    HBBZS-222S 2常開2轉換2常閉 帶延時 <1mA DC:220V
    HBBZS-402 4常2常閉 不帶延時 <1mA DC:220V
    HBBZS-402S 4常開2常閉 帶延時 <1mA DC:220V
    HBBZS-404 4常4常閉 不帶延時 <1mA DC:220V
    HBBZS-404S 4常開4常閉 帶延時 <1mA DC:220V
    HBBZS-800 8常開 不帶延時 <1mA DC:220V
    HBBZS-800S 8常開 帶延時 <1mA DC:220V
    HBBZS-008 8常閉 不帶延時 <1mA DC:220V
    HBBZS-008S 8常閉 帶延時 <1mA DC:220V
    HBBZS-202S內部接線圖
    內部接線圖
    企業實拍
    企業內部環境

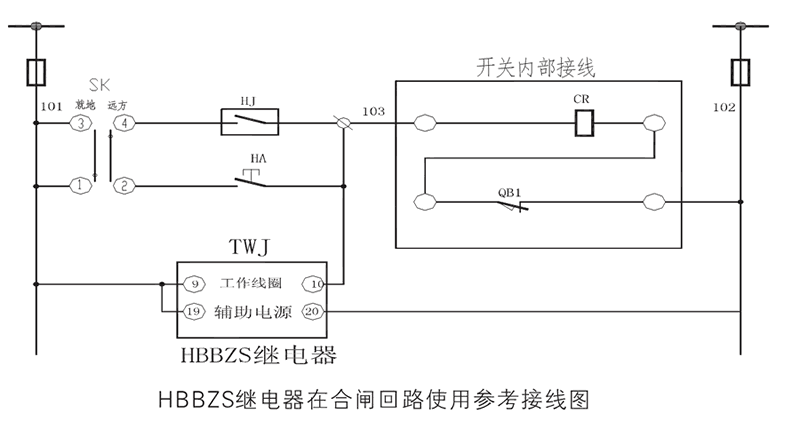

    HBBZS-202S合閘回路使用接線圖
    合閘回路使用參考接線圖

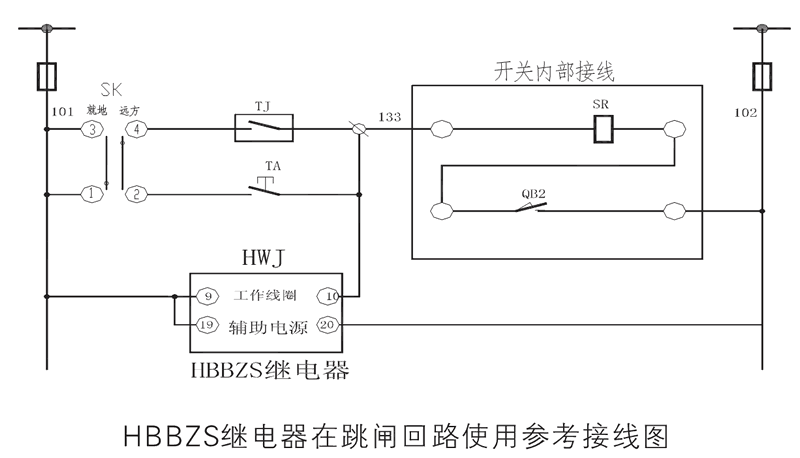

    HBBZS-202S跳閘回路使用接線圖
    跳閘回路使用參考接線圖
    HBBZS-202S技術參數
    額定參數
    直流額定電壓 110V、220V、230V可選
    交流額定電壓 110V、220V、230V可選
    啟動電流 <1mA
    啟動線圈內阻 200KΩ~500KΩ
    直流動作值 不大于70%額定電壓,不小于50%額定值電壓
    交流動作值 不大于70%額定電壓,不小于30%額定值電壓
    功耗 不大于5W
    安裝方式及接線
    安裝結構 導軌安裝
    接線方式 端子排接線
    絕緣性能
    絕緣電阻 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
    絕緣耐壓 繼電器外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,歷時1分鐘,無擊穿或閃絡現象
    環境條件
    環境溫度 -15℃~55℃
    工作電壓 不大于120%額定電壓
    工作位置 任意
    周圍磁場強度 小于0.5mT
    環境相對濕度 不大于90%
    大氣壓力 80~110KPa
    溫度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特點

    HBBZS-202S阻燃?xì)んw

    HBBZS-202S靜態集成電路

    HBBZS-202S端子排接線

    HBBZS-202S導軌條安裝

    安裝結構
    HBBZS-202S外形尺寸及安裝結構
