HBDLL-92B/2雙位置繼電器

文章類別：HBDLL型雙位置繼電器

文章概述

產品型號：HBDLL-92B/2
觸點形式：1常開2轉換3常閉
線圈電壓：DC110V
安裝結構：凸出式板前接線（可升級導軌）

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

HBDLL-92B/2雙位置中間繼電器，適用于交直流操作的各種保護和自動控制系統中，作為切換閉鎖元件。HBDLL-92B/2采用進口雙位置繼電器組成，不需要任何的機械調整，安全可靠，并有分閘、合閘指示，分閘、合閘線圈由電流啟動或電壓啟動，電流啟動值從0.25A～6A通用。接線時注意極性，簡化了大量的規格，這樣既方便設計安裝，又利于配套。

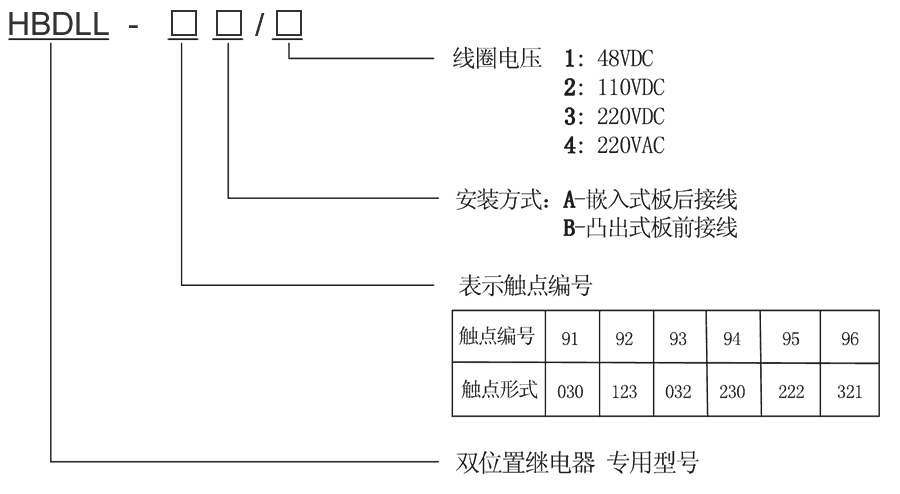

型號及含義

企業實拍

HBDLL-92B/2技術參數

額定參數
額定電壓	110V、220V（AC/DC）
動作電壓	≤70%額定電壓
動作電流	≤80%較小額定電流
動作時間	≤30ms
功耗	≤6W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

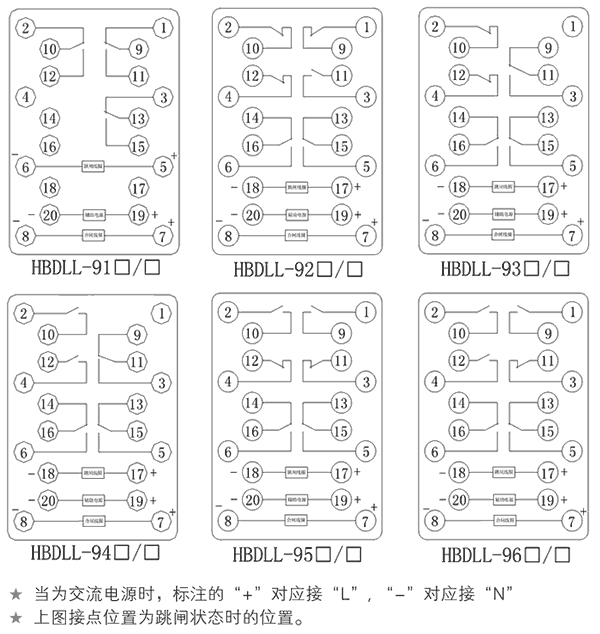

接線圖

HBDLL-92B/2整定范圍及返回系數

型號	觸點形式	動作電壓	線圈電壓
HBDLL-91	3轉換	≤70%額定電壓	AC：220V，DC：48V、110V、220V
HBDLL-92	1常開2轉換3常閉	≤70%額定電壓	AC：220V，DC：48V、110V、220V
HBDLL-93	3轉換2常閉	≤70%額定電壓	AC：220V，DC：48V、110V、220V
HBDLL-94	2常開3轉換	≤70%額定電壓	AC：220V，DC：48V、110V、220V
HBDLL-95	2常開2轉換2常閉	≤70%額定電壓	AC：220V，DC：48V、110V、220V
HBDLL-96	3常開2轉換1常閉	≤70%額定電壓	AC：220V，DC：48V、110V、220V
