HBDZE-202/2中間繼電器

文章類別：HBDZE型中間繼電器

文章概述

產品型號：HBDZE-202/2中間繼電器
觸點形式：2常開2常閉
工作電壓：DC220V
安裝方式：導軌安裝

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

HBDZE-202/2用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用導軌安裝，接線方式采用端子排接線。工作電壓為交流220V、380V可選或直流48V、110V、220V可選。HBDZE-202/2采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。采用導軌安裝只需要在開關柜內安裝導軌條，無需開孔，并支持多個拼接，因此導軌安裝的繼電器尤其適合一些小型開關柜。

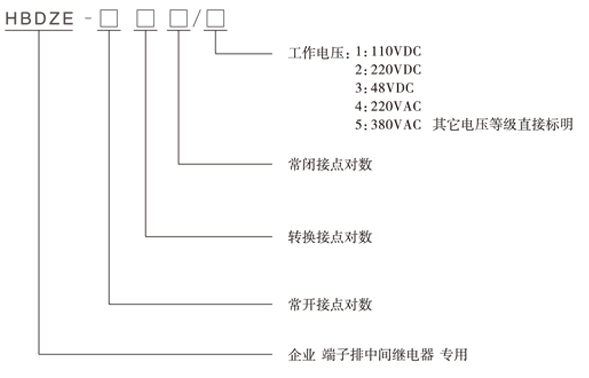

型號及含義

HBDZE-202/2主要特點

●元件采用進口密封型繼電器，防潮、防塵、不斷線、可靠性高。
●本系列中間繼電器為快速中間繼電器，動作和返回時間快。
●該產品采用集成電路原理構成，克服了電磁型繼電器的觸點調節困難問題，具有良好的抗振性減少了維護工作。
●繼電器動作后有LEO燈光指示。
●HBDZE-202/2采用標準35mm導軌安裝，適用于端子排的各種布置。
●繼電器電氣機械壽命長。
●觸點容量大，觸點接觸電阻小。
●絕緣耐壓水平高。

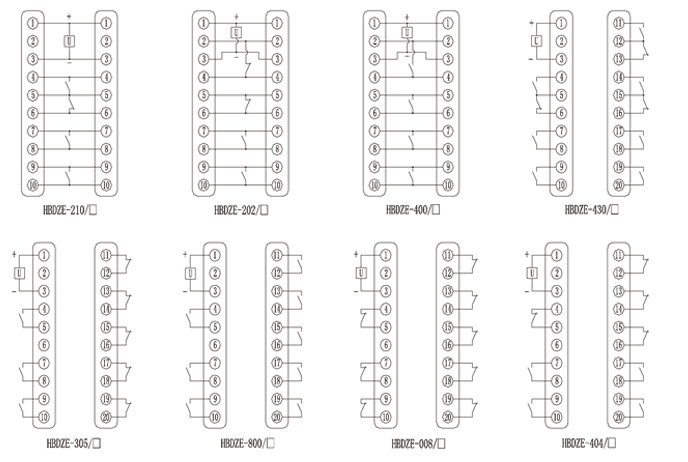

HBDZE-202/2中間繼電器內部接線圖

HBDZE-202/2技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	220V、380V可選
直流動作值	不大于70%額定電壓，不小于50%額定值電壓
交流動作值	不大于70%額定電壓，不小于30%額定值電壓
功耗	不大于5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

相關型號說明

型號	觸點形式	工作電壓
HBDZE-210	2常開1轉換	AC：220V、380V；DC：48V、110V、220V
HBDZE-202	2常開2常閉	AC：220V、380V；DC：48V、110V、220V
HBDZE-400	4常開	AC：220V、380V；DC：48V、110V、220V
HBDZE-430	4常開3轉換	AC：220V、380V；DC：48V、110V、220V
HBDZE-305	3常開5常閉	AC：220V、380V；DC：48V、110V、220V
HBDZE-800	8常開	AC：220V、380V；DC：48V、110V、220V
HBDZE-008	8常閉	AC：220V、380V；DC：48V、110V、220V
HBDZE-404	4常開4常閉	AC：220V、380V；DC：48V、110V、220V
