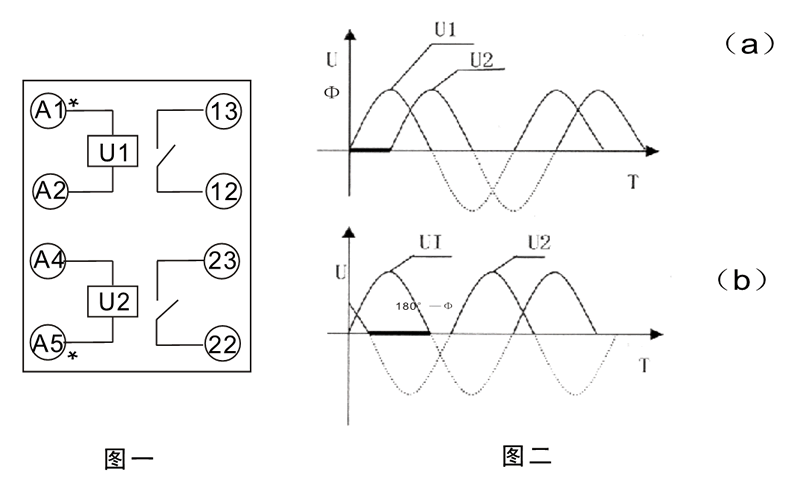

引腳功能如圖1所示。SRDT-1-60-2D的輸入電壓的兩個線(U1、U2都是如此)不隨意顛倒次序。其原因如下：以圖2(a)為準，如果U2兩根線顛倒次序，曲線將如圖2(b)所示。如果按圖2(a)接線，測得為Φ角，則按圖2(b)接線就是180°-Φ角了。所以用戶現場接線時，能找到公共端接在Al、A5腳。若是找不到公共端，則在現場實驗時，先可任意接好，測試SRDT-1-60-2D是否能正常動作，若是不能正常動作，將U2的兩根線交換位置即可。

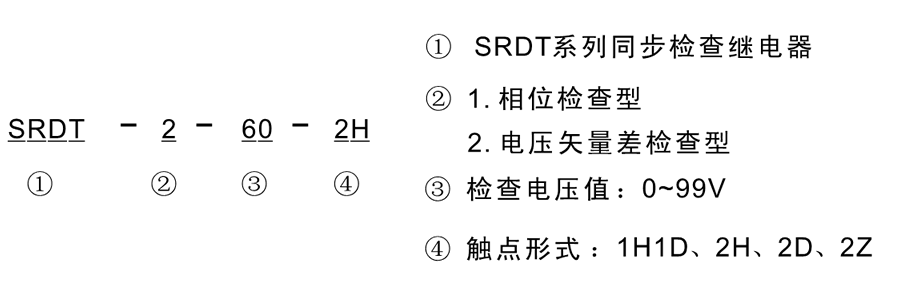

| 型號 | 觸點形式 | 檢查類型 |
| SRDT-1-60-1H1D | 1常開1常閉 | 相位檢查型 |
| SRDT-1-60-2H | 2常開 | 相位檢查型 |
| SRDT-1-60-2D | 2常閉 | 相位檢查型 |
| SRDT-1-60-2Z | 2轉換 | 相位檢查型 |
| SRDT-2-60-1H1D | 1常開1常閉 | 電壓矢量差檢查型 |
| SRDT-2-60-2H | 2常開 | 電壓矢量差檢查型 |
| SRDT-2-60-2D | 2常閉 | 電壓矢量差檢查型 |
| SRDT-2-60-2Z | 2轉換 | 電壓矢量差檢查型 |
| 額定參數 | |
| 整定范圍 | 純相位檢查型：5°~175°，電壓矢量檢查型：0V~99V |
| 返回時間 | <20mS |
| 整定誤差 | ≤±4% |
| 返回系數 | >0.8 |
| 功耗 | ≤3W |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
