JL-8D/32-3定時限過流繼電器

文章類別：JL-8D型定時限過流繼電器

文章概述

產品型號：JL-8D/32-3
觸點形式：1常開1常閉
整定范圍：1.0A~5.0A
整定級差：0.1A

產品分類

詢價留言

文章詳情
產品分類
相關文章

概述

JL-8D/32-3定時限過流繼電器又稱為定時限電流繼電器，作為繼電保護元件主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。JL-8D/32-3采用CMOS集成電路進行運算和比較，具有數碼整定精度高、整定范圍寬、整定方便、動作速度快、返回系數高、功耗低的特點。

型號及含義

JL-8D/32-3整定范圍及返回系數

型號	額定電流	整定范圍	級差	返回系數
JL-8D/21-1	5A	0.03A~0.49A	0.01A	0.9~0.97
JL-8D/21-2	5A	0.1A~0.99A	0.01A	0.9~0.97
JL-8D/21-3	5A	1.0A~5.0A	0.1A	0.9~0.97
JL-8D/21-4	5A	2.0A~9.9A	0.1A	0.9~0.97
JL-8D/22-1	5A	0.03A~0.49A	0.01A	0.9~0.97
JL-8D/22-2	5A	0.1A~0.99A	0.01A	0.9~0.97
JL-8D/22-3	5A	1.0A~5.0A	0.1A	0.9~0.97
JL-8D/22-4	5A	2.0A~9.9A	0.1A	0.9~0.97
JL-8D/31-1	5A	0.03A~0.49A	0.01A	0.9~0.97
JL-8D/31-2	5A	0.1A~0.99A	0.01A	0.9~0.97
JL-8D/31-3	5A	1.0A~5.0A	0.1A	0.9~0.97
JL-8D/31-4	5A	2.0A~9.9A	0.1A	0.9~0.97
JL-8D/32-1	5A	0.03A~0.49A	0.01A	0.9~0.97
JL-8D/32-2	5A	0.1A~0.99A	0.01A	0.9~0.97
JL-8D/32-3	5A	1.0A~5.0A	0.1A	0.9~0.97
JL-8D/32-4	5A	2.0A~9.9A	0.1A	0.9~0.97

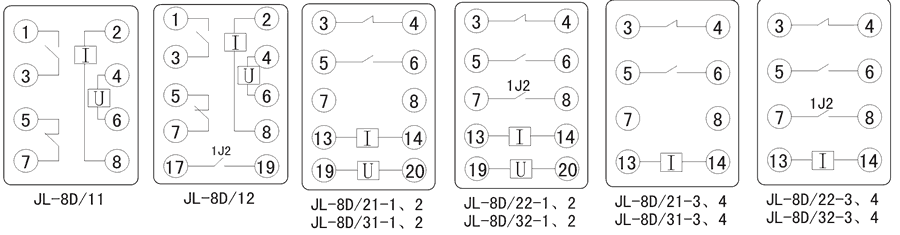

接線圖

JL-8D/32-3技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
返回系數	0.9~0.97
整定范圍	0.03~9.9A
返回時間	≤27ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
